在指导基层单位排查线损波动难题时, 国网衢州供电公司台区线损治理专班, 发现一起较为典型的不规范接线引起的连环异常问题, 现结合具体案例进行介绍分析。

1.   问题背景

某供电所某村一号箱变, 2021年6月以来, 线损率持续在2.44%~5.24%之间波动, 经常达到理论线损值的上限, 台区日线损电量在20~30 kWh左右, 衢州供电公司台区线损治理专班将其列为排查治理督办清单, 供电所组织台区经理开展了多轮次现场排查, 均未发现问题, 持续到12月督办清单一直未能销号。2021年12月初, 衢州供电公司线损治理专班针对长时间未消号的台区, 实施指导性督办。在赴现场指导前, 经过系统分析研判, 该台区下某单相表用户, 疑似有异常, 列为第一核查目标。

2.   现场核查

2021年12月10日, 专班组成员会同供电所人员一起赴现场核查, 在检查计量装置时发现, 电能表屏幕显示瞬时电流为0.075 A, 而钳形电流表测得的电流为1.8 A(见图 1)。工作人员立即检查用户设备的用电情况, 确认几乎没有设备在用电, 与表上电流显示基本吻合。随后在检查表后线时, 发现其中一路出线存在1.8 A漏电电流(见图 2), 与进线电流值一致, 确认存在表后线漏电。于是核查人员立即对表后线延伸检查, 当检查到一路通向用户院内路灯的电源管线时, 发现漏电电流1.7 A(见图 3), 与表后线的漏电值基本一致。继续检查路灯设备, 发现路灯杆上存在110 V电压, 确认为漏电点所在。

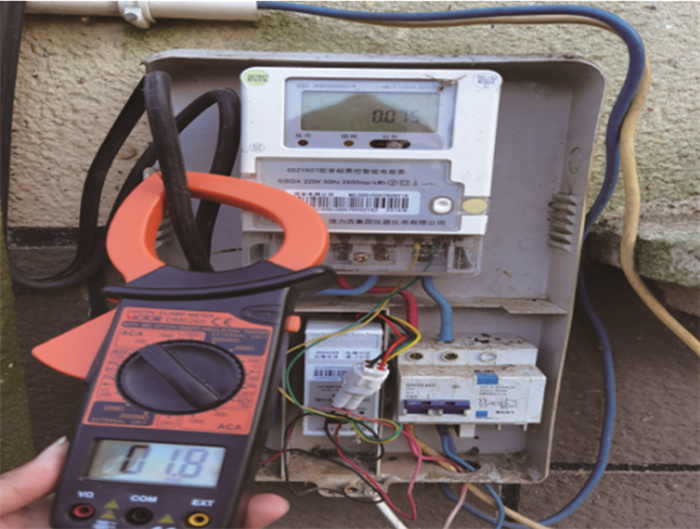

图  1  表前线电流与电能表显示电流不一致

下载: 全尺寸图片 幻灯片

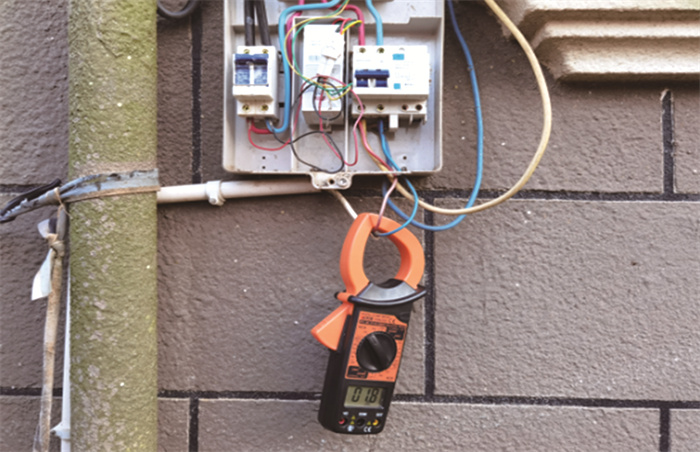

图  2  一路表后线存在漏电电流1.8 A

下载: 全尺寸图片 幻灯片

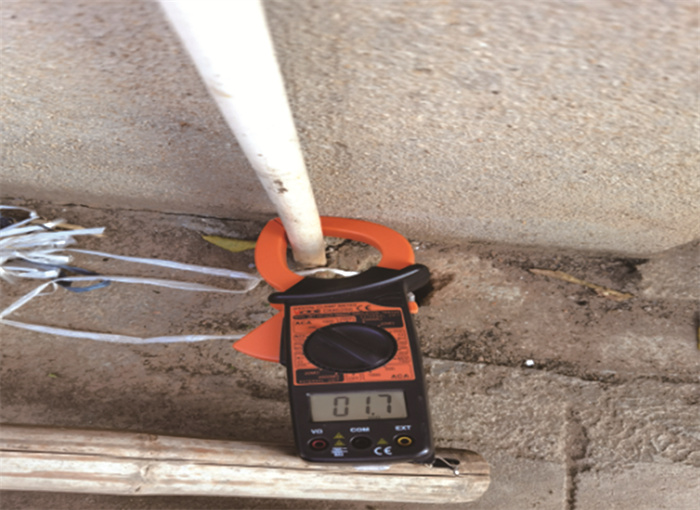

图  3  路灯线漏电1.7 A

下载: 全尺寸图片 幻灯片

3.   反映出的问题

3.1   路灯杆漏电数月

在与农户交流时得知, 2021年上半年以来, 偶然碰到路灯杆会发麻, 找电工检查过, 未查出原因, 就在路灯杆周围加装了防护木栏, 防止触碰。

3.2   漏电不计量

按照原理, 表后线漏电产生的电能量消耗应在电能表上计量出来, 会增加用户的用电量, 不会直接影响台区线损率, 怀疑电能表接线存在问题。

3.3   电能表错接线

在复查电能表时, 发现单相电能表的表前进线侧开关中性线与相线交叉错接, 导致相线接入电能表中性线桩头, 中性线接入电能表相线桩头。

4.   原因及后果分析

4.1   漏电原因

经现场排查以及与客户交流, 确认造成台区线损增加的原因就是农户院内路灯线漏电所致。而引发一系列后续问题, 则是由于运行过程中, 运维人员实施表前开关故障更换时, 将开关进线侧的中性线与相线换错。路灯漏电则是由于电能表进线的相别发生错误, 造成接线示意图(图 4)中的1、2桩头接入中性线, 3、4桩头接相线, 导致用户表后的中性线实际变成了相线。在用户表后线路中性线和相线绝缘均良好的情况下, 暂时不会影响一般设备用电。当用户的中性线绝缘不良或接头包扎破损时, 漏电问题即产生, 但由于通过电能表中性线桩头的漏电电流, 不能流过计量元件, 造成电能表计量不出该部分漏电电量, 而是直接反映在台区线损中。经与用户核实, 用户路灯电源线采用的是地下直埋的方式, 经过多年使用, 中性线绝缘受损, 导致漏电。但因每月电费并未增加, 故未曾向供电公司反映或求助。

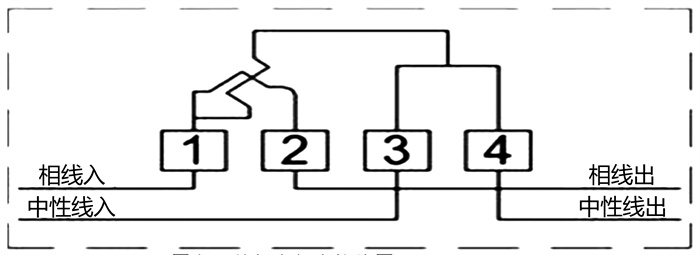

图  4  单相电能表接线图

下载: 全尺寸图片 幻灯片

4.2   产生的后果

进线侧相别错误, 可能产生多方面的后果: (1)产生隐蔽漏电。用户表后中性线绝缘损坏, 即发生漏电, 并且不会在电能表上产生电量, 异常问题不易发觉, 较为隐蔽。本案例中用户路灯漏电每日约造成电量损失10 kWh左右, 现场整改处理完成后, 台区线损率稳定在2%以下。(2)存在严重安全隐患。该类型错误接线, 造成用户的照明灯具开关实际控制的是中性线而非相线, 在更换灯具接线时易发生人身触电危险。(3)留下窃电的漏洞。线损治理过程中, 曾多次查获利用中性线与相线错位接线的窃电行为, 就是通过表后中性线(实际接的是相线)与户内接地形成电压实施窃电的案例。

5.   穿透分析与防范建议

5.1   忽视中性线的重要性

正常情况下中性线上不带电压, 所以中性线经常被一些现场工作人员轻视, 在线路建设、改造、计量装置安装等工作环节, 中性线安装不规范、不正确的现象时有发生。

5.2   电能表装接不规范

目前现场安装的智能电能表, 在中性线与相线对调接入时, 只要进出线方向正确, 对于正常用电设备的使用均能正确计量。一线工作人员在安装和日常检查中, 对进出线的方向关注较多, 中性线与相线交叉的错误容易疏忽, 特别是在停电安装结束时不进行核对确认, 易发生相别错误。

5.3   线路改造搭接不规范

在低压线路改造施工过程中, 对原有单相用户表前供电线路的接头搭接时, 不进行相别的核查, 凭经验或直觉, 直接接通。当中性线和相线互换时, 可能使原来安装接线正确的电能表变成错误接线, 引发后续安全问题和经济损失。

5.4   防范建议

防范此类问题发生, 严把四个关口: (1)严把规范电能表装接行为关, 严格分相色布线, 按照接线图规范接线, 完成接线后须再次检查验证相别是否正确。(2)严把低压线路整改搭接关, 线路整改施工前做好相别标识, 施工完成恢复搭接时, 须再次核对确认。(3)把好运行维护关, 运行中无论更换表前还是表后开关, 须保持更换前后相别一致。(4)把好事后监控关, 利用用电信息采集系统实施事后监督, 当实际发生漏电和窃电后, 台区线损率发生变化、采集系统上报的中性线电流与相线电流出现明显不一致, 应及时现场排查确认, 消除隐患。
