基于板式基础带刚性台阶的技术经济分析

孙溪; 郭春晓; 谭邵卿; 郭晔; 王茂成

doi:10.13882/j.cnki.ncdqh.2410A025

基于板式基础带刚性台阶的技术经济分析

孙溪^1,,
郭春晓^2,,
谭邵卿^1,,
郭晔^3,,
王茂成^3, ,

1.
国网山东省电力公司青岛供电公司，山东青岛 266200
2.
国网山东省电力公司烟台市蓬莱区供电公司，山东蓬莱 265600
3.
烟台东源电力设计有限公司，山东烟台 264002

详细信息

作者简介:
孙溪（1994—），女，本科，助理工程师，从事配电网项目管理与研究工作，E-mail：xixisun629@163.com

郭春晓（1992—），男，本科，工程师，从事电网规划与研究工作，E-mail：gcx-hero@163.com

谭邵卿（1995—），男，研究生，工程师，从事输电运检与研究工作，E-mail：tansq517@163.com

郭晔（1997—），男，本科，工程师，从事输电线路设计与研究工作，E-mail：691878663@qq.com

王茂成（1964—），男，本科，高级工程师（教授级），从事输电线路设计与研究工作，E-mail：ytwmc99@163.com

通讯作者:
王茂成（1964—），男，本科，高级工程师（教授级），从事输电线路设计与研究工作，E-mail：ytwmc99@163.com。

中图分类号: TM727
计量
- 文章访问数: 62
- HTML全文浏览量: 53
- PDF下载量: 141
出版历程
- 收稿日期: 2024-10-14
- 刊出日期: 2025-03-09

Techno-economic Analysis of Plate Foundation with Rigid Steps

1.
State Grid Shandong Power Company Qingdao Power Supply Company, Shandong Qingdao 266200, China
2.
Stae Grid Shandong Power Company Penglai Power Supply Company, Shandong Penglai 265600, China
3.
Yantai Dong Yuan Power Design Limited, Shandong Yantai 264002, China

摘要

摘要:
为了提高板式基础全过程机械化施工水平，进一步降低工程造价，文章首次尝试了带单层刚性台阶的单板式基础设计，充分利用了刚性台阶不需配筋的特性，工期可缩短0.5天，带单层刚性台阶的单板式基础较常规板式基础节省1.52%～3.3%；与常规板式基础相比，当基础上拔力在304～756 kN区间且底板厚200 mm时，基础费用降低0.77%～6.32%；以上研究成果已应用于某220 kV变电站110 kV配出工程，至今运行良好。
- 输电线路 /
- 刚性台阶 /
- 板式基础 /
- 技术经济分析
Abstract:
In order to improve the level of mechanized construction throughout the entire process of slab foundation and further reduce engineering costs, this article attempts for the first time to design a single slab foundation with a single layer of rigid steps, fully utilizing the characteristic of rigid steps that do not require reinforcement. The construction period can be shortened by 0.5 days, and the single slab foundation with a single layer of rigid steps saves 1.52% to 3.3% compared to conventional slab foundations. Compared to conventional slab foundations, when the pulling force on the foundation ranges from 304 kN to 756 kN and the bottom plate thickness is 200 mm, the foundation cost is reduced by 0.77% to 6.32%. The above research results have been applied to the 110 kV outlet project of a certain 220 kV substation and have been running well so far.
- transmission line /
- single-layer rigid step /
- plate foundation /
- technical and economic analysis.

HTML全文

0. 引言

近年来，国家电网公司提出了全过程机械化施工的设计理念，要求改变以人工为主的传统施工方式，形成满足机械化施工的标准化设计^[1-11]；尽管主管单位大力提倡原状土基础，但板式基础目前仍然是主流，因为国家住建部2022年11月颁发限制类施工工艺13项，其中包括了基桩人工挖孔工艺；对于丘陵地区，因受到地形地貌限制，大型钻机往往无法到达塔位，仍需挖掘机上山大开挖；另外，考虑到胶东丘陵地区的土质、岩层的不均匀性（同一塔位可能出现不同地质的基坑或岩层中夹杂土层），机械旋挖原状土基础的地勘报告应如同岩层扩底锚杆基础，需要逐腿勘探（将超项目概算批复的塔位中心的单孔勘探费用）或机械掏挖后将实际的土层、岩层地质情况及时反馈给设计人员，修正钻孔深度，出具设计变更，一旦出现这种情况，是要被考核的；因此，进一步优化板式基础的设计模型，是必要的。根据文献[9]，当基础上拔力不大时，选择台阶基础比较经济；当基础上拔力较大时，选择板式基础比较经济；为了确保主柱主筋的锚固长度，板式基础一般设计为2层台阶，且2层台阶均考虑配筋，在施工过程中，人工绑扎3层钢筋网，工艺复杂，基础浇注比较困难；台阶基础不需配筋，机械化施工程度相对较高；因此，结合台阶基础、板式基础的特点，有必要设计一种既经济又提高机械化施工水平的新型板式基础。

1. 带刚性台阶的板式基础的数学模型和理论计算方法

为了充分利用刚性台阶不需配筋的特性，并确保板式基础主柱主筋的锚固长度，本文尝试板式基础的上层台阶设计为刚性台阶，高（h₁）、宽（b₁）比不小于1；下层台阶仍按底板伸出宽度（b₂）与底板高度（h₂）之比不大于2.5倍的规程要求进行构造配筋，见图1和图2。

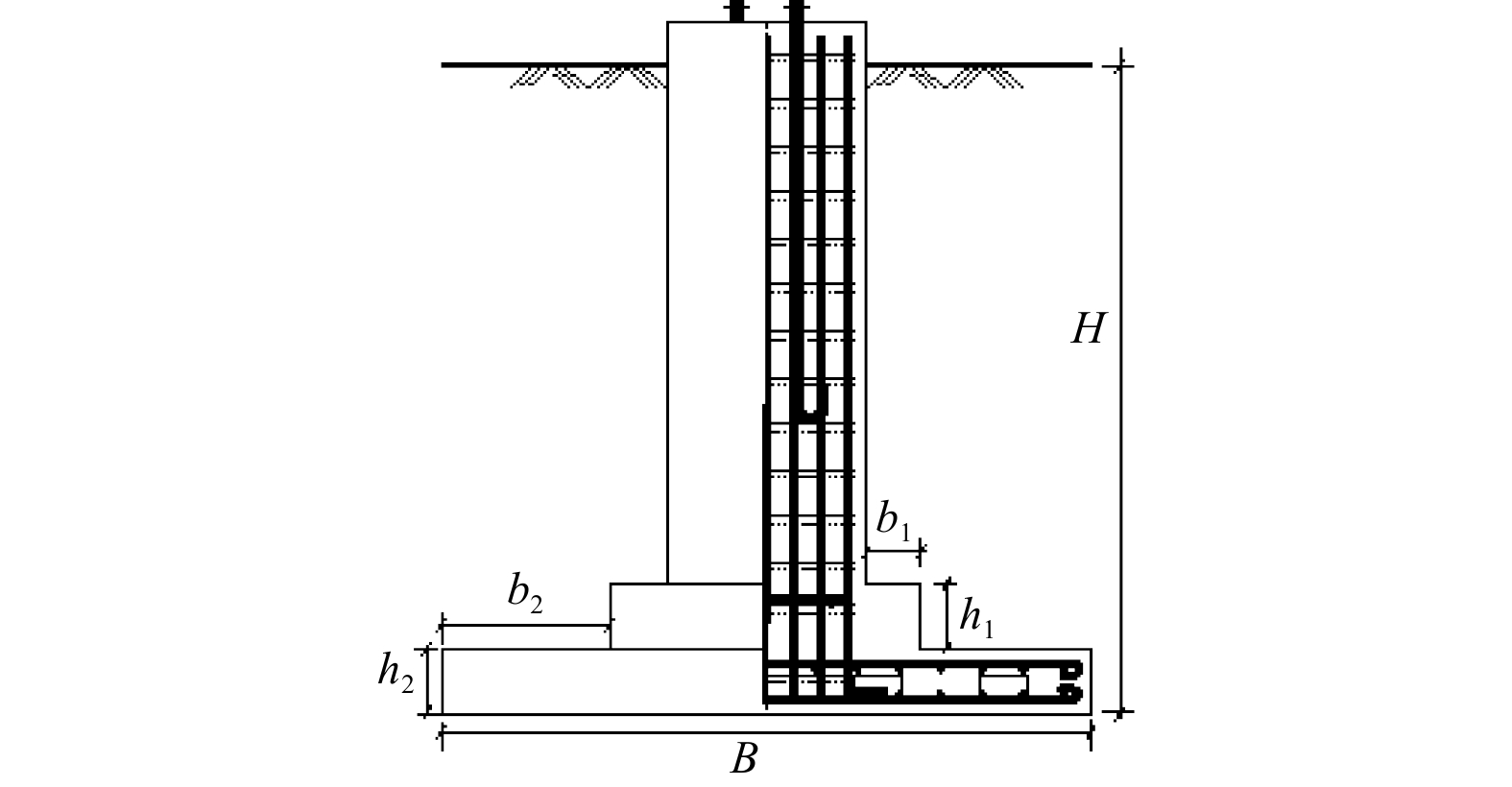

图 1 带刚性台阶的板式基础

下载: 全尺寸图片幻灯片

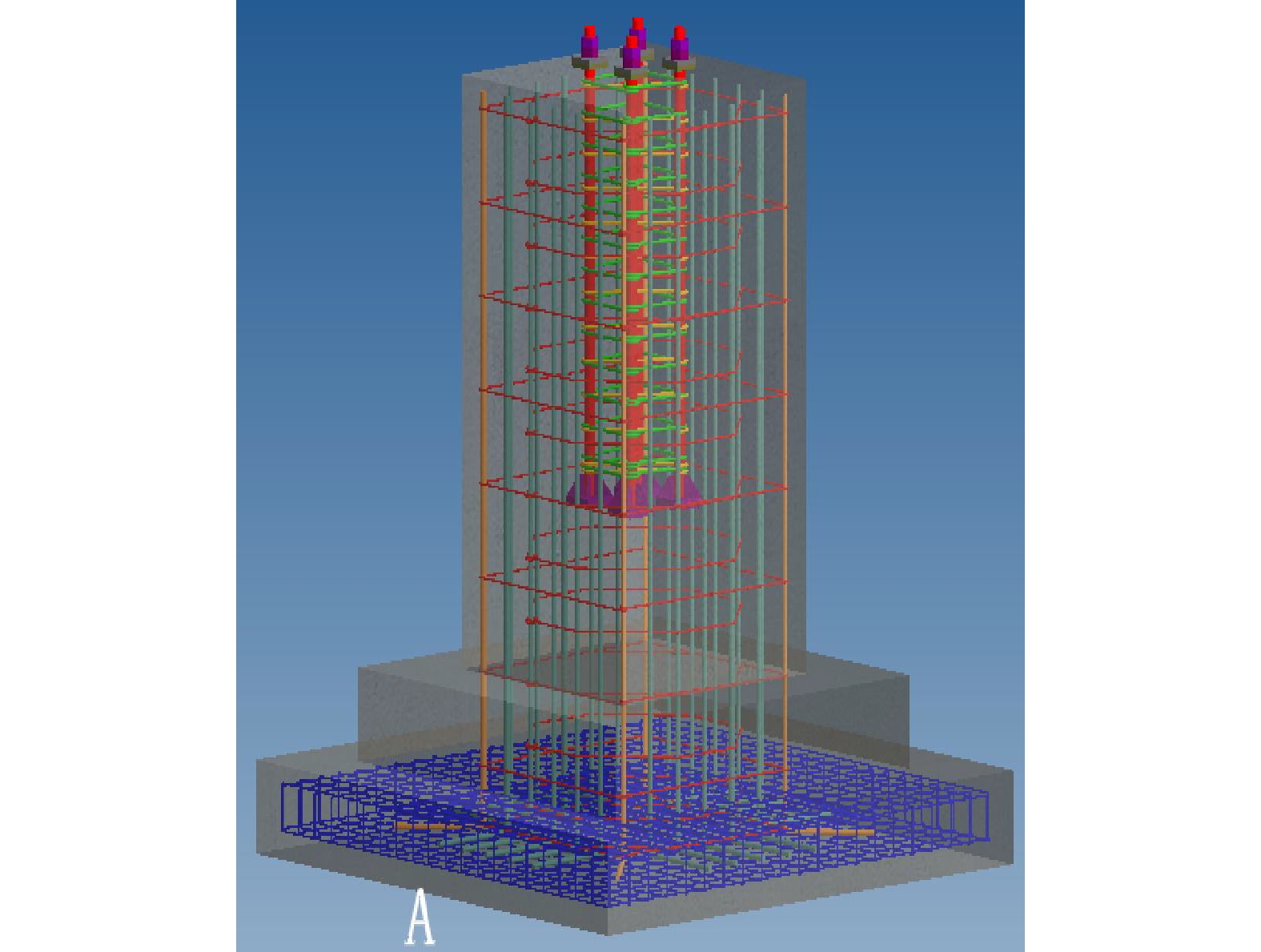

图 2 带刚性台阶的板式基础立体效果图

下载: 全尺寸图片幻灯片

根据文献[9]，从2011年版国网通用设计直线塔塔型中选择了典型基础作用力的塔型，作为板式基础技术经济比较的模版，具体见表1；其中取消了文献[9]中基础作用力较小、仅适于台阶基础的1A3-ZM2-15 m、1A3-ZM3-24 m、1D3-SZ2-21 m和1D3-SZ3-24 m塔型。

表 1 典型通用设计塔型的基础作用力一览表

铁塔模块	塔型呼称高	上拔力/kN	铁塔模块	塔型呼称高	上拔力/kN
1F3	SZ2-21	304	1H1	SSZ1-36	593
1F3	SZ3-18	357	1H2	SSZ1-21	647
1F3	SZ3-36	404	1H2	SSZ1-33	704
1F3	SZK-36	463	1H2	SSZ2-33	756
1F3	SZK-41	503	1H2	SSZ3-30	807
1F3	SZK-51	540	1H2	SSZ3-39	841

下载: 导出CSV

| 显示表格

根据文献[12]，板式基础的底板下层配筋是按下压地基反力产生的弯矩计算，底板上层配筋按上拔时地基反力产生的弯矩计算，与底板厚度和伸出宽度有关，一般按构造配筋；因此，底板配筋与上层台阶配筋与否无关，从而为刚性台阶在板式基础中不需配筋奠定理论基础。

2. 地质和基础原材料以及预算编制说明

为便于技术经济分析，水文、地质、基础原材料以及预算编制与文献[9]所列条件和规定相同。

3. 新型板式基础的外轮廓设计尺寸

为便于技术经济分析，新型板式基础分2种；第1种基础是，上层刚性台阶的高（h₁）、宽（b₁）相同，且满足底板伸出宽度（b₂）与底板高度（h₂）的比值不大于2.5倍，以此确定上层刚性台阶的宽度（b₁），其他设计尺寸（比如基础主柱截面、坑深（H）和底板宽度（B）与文献[9]所列板式基础相同，简称Ⅰ型板式基础；第2种基础是，上层刚性台阶高（h₁）、宽（b₁）相同，且底板伸出宽度（b₂）与文献[1]所列尺寸相同（确保底板配筋型号和重量不变），以此确定上层刚性台阶的宽度，其他设计尺寸（比如基础主柱截面、坑深（H）和底板宽度（B）与文献[9]所列板式基础相同，简称Ⅱ型板式基础。

4. 计算结果和造价分析

根据有关基础计算软件，对每种基础按经济最优设计，经过分别对12种新型板式基础的施工图设计，基础坑深（H）、基础底板宽度（B）、基础体积（V₁/V₂/V₃）和基础钢材（G₁/G₂/G₃）汇总表3；表3中的板式基础体积未含垫层体积（预算已考虑），基础钢材包括地脚螺栓重量。

表 3 3种板式基础单位造价及经济比较

编号	模块、塔型	文献[9]板式基础费用/元	Ⅰ型基础费用/元	Ⅱ型基础费用/元	Ⅰ型较文献[9]板式费用低/%	Ⅱ型较文献[9]板式费用低/%
1	1F3-SZ2-21	27176	26254	26682	3.39	-1.63
2	1F3-SZ3-18	36375	35296	35634	2.97	2.50
3	1F3-SZ3-36	37513	36652	37091	2.30	1.40
4	1F3-SZK-33	42152	41095	41542	2.51	1.80
5	1F3-SZK-42	45721	44607	45092	2.44	1.70
6	1F3-SZK-51	47421	46335	47536	2.29	-0.50
7	1H1-SSZ1-36	50868	49618	50783	2.46	0.10
8	1H2-SSZ1-21	53908	52631	53585	2.37	0.70
9	1H2-SSZ1-33	56441	55139	56226	2.31	0.40
10	1H2-SSZ2-33	60018	59128	59605	1.48	0.80
11	1H2-SSZ3-30	64915	63964	64925	1.46	-0.20
12	1H2-SSZ3-39	66424	65433	66456	1.49	-0.20

下载: 导出CSV

| 显示表格

对比表2中的基础体积和基础钢筋，明显，Ⅰ型板式基础最经济；比较Ⅰ型板式基础和Ⅱ型板式基础，底板伸出宽度的增加对底板钢筋的重量影响很小，说明底板是按构造配筋的。

表 2 3种板式基础设计结果

编号	模块、塔型	文献[9]所列(V₁、G₁)/Ⅰ型基础(V₂、G₂)/Ⅱ型基础(V₃、G₃)
编号	模块、塔型	Ⅰ型(b₁ = h₁)/m	Ⅱ型(b₂ = h₂)/m	(V₁、V₂、V₃)/m³	(G₁、G₂、G₃)/t
1	1F3-SZ2-21	0.3	0.4	11.32/10.72/11.97	1.23/1.03/1.02
2	1F3-SZ3-18	0.3	0.4	15.90/15.16/16.64	1.66/1.43/1.37
3	1F3-SZ3-36	0.3	0.4	16.40/15.68/17.15	1.63/1.46/1.43
4	1F3-SZK-33	0.3	0.4	17.80/17.12/18.61	1.70/1.47/1.44
5	1F3-SZK-42	0.3	0.4	18.10/17.36/18.86	1.81/1.57/1.55
6	1F3-SZK-51	0.3	0.4	18.40/17.64/21.17	1.96/1.73/1.70
7	1H1-SSZ1-36	0.3	0.5	20.50/18.92/22.54	2.17/1.98/1.93
8	1H2-SSZ1-21	0.3	0.5	21.00/19.44/23.06	2.41/2.21/2.10
9	1H2-SSZ1-33	0.4	0.5	22.10/22.08/24.45	2.51/2.14/2.20
10	1H2-SSZ2-33	0.4	0.5	22.60/22.56/24.70	2.76/2.51/2.42
11	1H2-SSZ3-30	0.5	0.6	24.80/25.92/28.8	3.11/2.72/2.69
12	1H2-SSZ3-39	0.5	0.6	25.00/26.2/29.06	3.19/2.78/2.77

下载: 导出CSV

| 显示表格

为了经济对比，商品混凝土和钢筋的市场单价以文献[]为基础，开展3种板式基础单位造价及经济比较；Ⅰ型基础费用计算公式为：文献[]板式基础费用+ $(V_2-V_1)\times 370\;{\rm 元/m^3}+(G_2-G_1)\times$ 3500元/t；Ⅱ型基础费用计算公式为：文献[]板式基础费用+ $(V_3-V_1) \times 370\;{\rm 元/m^3}+(G_3-G_1)\times$ 3500元/t；其中，商品混凝土和钢筋的市场单价分别为370元/m³和3500元/t，见表3。

由表3可知，当基础上拔力在304～841 kN区间内，Ⅰ型板式基础最经济，较文献[9]所列板式基础节省1.46%～3.39%，且节省的费用随着基础上拔力的增加而逐渐减少，可作为优选方案；Ⅱ型板式基础的费用比文献[9]所列板式基础的费用略少甚至增加，说明尽管底板的工程量未变，取消了上层台阶的配筋，但上层台阶的体积增加了，因此，不作为优选方案。

5. Ⅰ型板式基础的底板厚300 mm和200 mm的基础费用比较

文献[12]规定，现浇基础的底板厚度不小于200 mm；根据以往设计经验，板式基础的底板厚度（h₂）一般取300 mm时，底板按构造配筋；因此，有必要以表1～表3中所列数据进一步对底板厚（h₂）为300 mm的Ⅰ型板式基础（V₂、G₂）和200 mm的Ⅰ型板式基础（V₄、G₄）作费用对比，其中基础主柱高度和底板宽度（B）不变。

由表4可知，基础底板厚300 mm改为200 mm后，随着基础上拔力的增加，基础体积减少，当基础上拔力达到540～593 kN之间某一数值，基础体积出现临界点，然后基础体积随着基础上拔力的增加而增加；随着底板变薄和基础上拔力的增加，基础钢材重量基本不变。

表 4 Ⅰ型基础底板厚300 mm和200 mm时板式基础设计结果

编号	模块、塔型	文献[9]所列(V₁、G₁)/h₂ = 300 mm(V₂、G₂)/h₂ = 200 mm(V₄、G₄)
编号	模块、塔型	台阶高(h₁)/m	基础坑深(H)/m	(V₁、V₂、V₄)/m³	(G₁、G₂、G₄)/t
1	1F3-SZ2-21m	0.3/0.3/0.3	2.6/2.6/2.5	11.32/10.72/8.76	1.23/1.03/1.01
2	1F3-SZ3-18m	0.3/0.3/0.3	2.7/2.7/2.6	15.90/15.16/12.84	1.66/1.43/1.40
3	1F3-SZ3-36m	0.3/0.3/0.3	2.8/2.8/2.7	16.40/15.68/13.36	1.63/1.46/1.39
4	1F3-SZK-33m	0.3/0.3/0.4	3.0/3.0/3.0	17.80/17.12/16.16	1.70/1.47/1.42
5	1F3-SZK-42m	0.3/0.3/0.4	3.1/3.1/3.1	18.10/17.36/16.4	1.81/1.57/1.57
6	1F3-SZK-51m	0.3/0.3/0.4	3.2/3.2/3.2	18.40/17.64/16.88	1.96/1.73/1.75
7	1H1-SSZ1-36m	0.3/0.3/0.4	3.2/3.2/3.3	20.50/18.92/19.92	2.17/1.98/1.86
8	1H2-SSZ1-21m	0.3/0.3/0.5	3.4/3.4/3.5	21.00/19.44/20.44	2.41/2.21/2.14
9	1H2-SSZ1-33m	0.4/0.4/0.6	3.3/3.3/3.4	22.10/22.08/23.96	2.51/2.14/2.14
10	1H2-SSZ2-33m	0.4/0.4/0.6	3.5/3.5/3.6	22.60/22.56/24.48	2.76/2.51/2.43
11	1H2-SSZ3-30m	0.5/0.5/0.7	3.4/3.4/3.5	24.80/25.92/28.92	3.11/2.72/2.69
12	1H2-SSZ3-39m	0.5/0.5/0.7	3.5/3.5/3.6	25.00/26.2/29.16	3.19/2.78/2.78

下载: 导出CSV

| 显示表格

根据表4所列数据，计算出Ⅰ型板式基础在基础底板厚200 mm情况下的基础费用，然后分别与基础底板厚300 mm的基础费用、文献[9]所列板式基础预算费用作比较，汇总；预算费用比较的计算公式如下：h₂ = 300 mm，减少费用= $[(V_4- V_2)\times 370\;{\rm 元/m^3} + (G_4-G_2) \times \rm 3\;500\;元/t]$ ，h₂=200 mm，减少费用= $[(V_4-V_1)\times 370\;{\rm 元/m^3}+(G_4-G_1)\times \rm 3\;500\;元/t]$ 。

表 5 Ⅰ型基础底板厚300 mm和200 mm时板式基础费用比较

编号	模块、塔型	文献[9]板式基础费用/元	底板厚300 mm减少费用/元	底板厚200 mm减少费用/元	底板厚200 mm比底板厚300 mm的费用低/%	底板厚200 mm比文献[9]板式基础低/%
1	1F3-SZ2-21m	27176	795	1717	3.30	6.32
2	1F3-SZ3-18m	36375	963	2042	2.89	5.61
3	1F3-SZ3-36m	37513	1103	1965	2.23	5.24
4	1F3-SZK-33m	42152	530	1587	2.48	3.76
5	1F3-SZK-42m	45721	355	1469	2.42	3.21
6	1F3-SZK-51m	47421	211	1297	2.28	2.74
7	1H1-SSZ1-36m	50868	50	1300	2.45	2.55
8	1H2-SSZ1-21m	53908	-125	1152	2.37	2.14
9	1H2-SSZ1-33m	56441	-696	607	2.34	1.08
10	1H2-SSZ2-33m	60018	-430	459	1.49	0.77
11	1H2-SSZ3-30m	64915	-1005	-54	1.49	-0.08
12	1H2-SSZ3-39m	66424	-1095	-104	1.52	-0.16

下载: 导出CSV

| 显示表格

由表5可知，无论基础作用力大小，底板厚200 mm总比底板厚300 mm的基础节省1.52%～3.30%，工程设计中，板式基础的底板厚应选200 mm；当底板厚300 mm且基础上拔力在304～593 kN区间或当底板厚200 mm且基础上拔力在304～593 kN区间时，与文献[9]板式基础相比，带单层刚性台阶的板式基础费用是节省的；当底板厚300 mm且基础上拔力在593 kN以上或当底板厚200 mm且基础上拔力在807 kN以上时，与文献[9]板式基础相比，带单层刚性台阶的板式基础费用并不节省。

6. 结束语

带刚性台阶的板式基础的底板配筋与上层台阶配筋与否无关；经技术经济比较，带刚性台阶的板式基础较常规板式基础节省1.52%～3.3%；且无论基础作用力大小，底板厚200 mm的板式基础总比常规设计底板厚300 mm的板式基础节省。
