State Estimate and Analysis on Reverse Connection of Live and Neutral Lines of Single-phase Electric Energy Meters
-
摘要:
单相电能表相线、中性线接反可能构成典型桥式电路。从电能表接入处的支线电路入手,通过等效和化简,进而由简单到复杂,从局部到整个低压系统,全面分析了等效桥式电路工况和三相不对称运行、多点接地或漏电对计量状态的影响;并用二元函数描述了电能表测量功率与负荷的关系,使计量状态的估计与分析更加清晰明了,对用电管理人员有一定实用价值,对电能表生产厂家也有一定参考作用。
Abstract:The reverse connection of the live and neutral lines of a single-phase electric energy meter may constitute a typical bridge circuit. This paper started with the branch circuit at the access point of the electric energy meter, through equivalence and simplification, and then from simple to complex, from local to the whole low-voltage system, comprehensively analyzed the influence on the metering state of equivalent bridge circuit operating conditions, three-phase asymmetric operation and multi-point grounding or leakage; And the relationship between the measured power and the load of the electric energy meter is described with a binary function, which makes the estimate and analysis of metering state clearer and has a certain practical value for the electricity management personnel. It also has certain reference for electric energy meter manufacturers.
-
早期电力部门的巡检过程中有时会发现单相电能表时而正转, 时而反转, 在排除电能表质量问题后可将问题归于电能表相线与中性线反接, 同时表后中性线接地或漏电[1]。但这种反转现象只会出现于较为老式的无逆止机构机械式电能表。而从20世纪初开始普及电子式电能表到2009年开始使用智能电表, 并逐步由功能更加完善的智能电表取而代之, 因此相线、中性线接反对计量状态的影响也须重新探讨。
1. 普通单相电能表正确接线时的计量

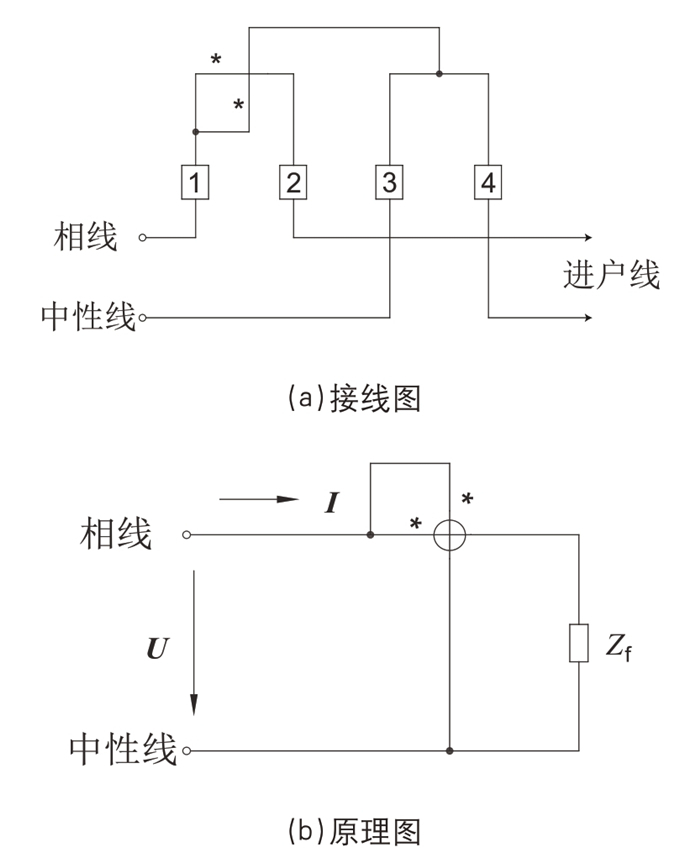

普通单相电能表正确接线如图 1所示。
这种电能表只有一个电流测量元件和一个电压测量元件, 它的有功功率表达式P=UIcosφ, 计量电度为有功功率对于时间的积分。即使表后有漏电或接地, 由于电能表的电流线圈串接在进线的相线端, 漏电流和接地电流全部流过电能表的电流线圈, 与正常的负荷电流路径相同, 电能表能正确记录电度, 不存在漏计现象。
2. 普通单相电能表相线、中性线接反时的计量
2.1 表后没有漏电与接地

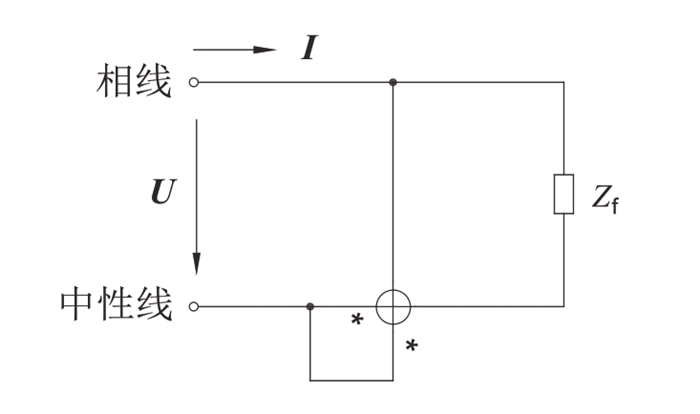

电能表接线如图 2所示。
这时电能表的功率表达式与正确接线时相同, 所以仍能正常计量。
2.2 表后相线对地漏电

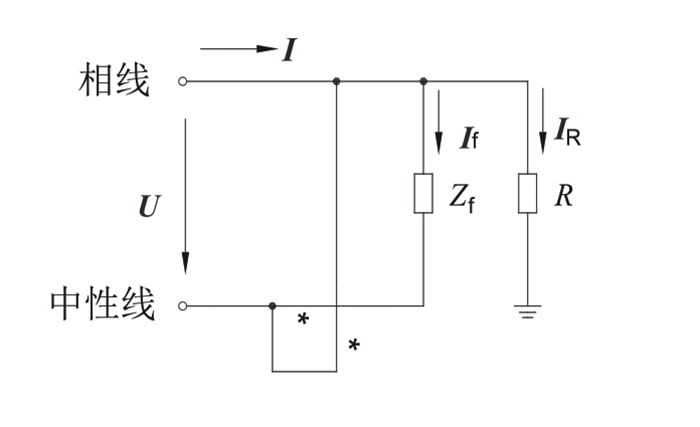

接线如图 3所示。由于漏电流没有流过电能表的电流线圈, 这部分漏电功率就计量不到。通常情况下变压器低压侧中性点直接接地, 当相线对地电阻R很小或直接对地短路时就可能会形成远大于正常负荷电流的对地电流, 电源开关将自动跳闸。
2.3 表后中性线接地
一个单相电能表接入电路, 就和整台变压器供电的低压系统全部元件及网络结构互相关联, 分析的思路就不能局限于一个电能表, 而应该扩展到整个低压系统。为了分析方便, 可按照由简到繁, 由近及远, 由局部到全部的原则, 先抓主要因素, 后考虑次要因素。
2.3.1 简化等效电路的分析
先做如下假设: (1)三相对称, 中线无电流; (2)其他用户没有漏电与接地, 低压系统内无重复接地; (3)电能表接入的支线二端网络等效电源无穷大, 即等效电源内阻抗为零。

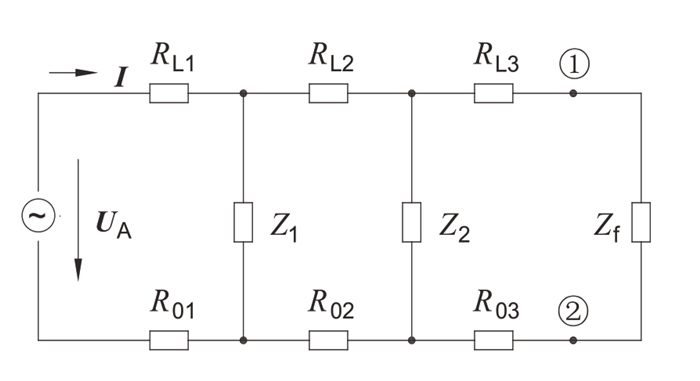

现从支线电路入手, 对于分散装表的单相用户, 单相电能表接入处的支线等效电路如图 4所示。
图 4中, UA为支线二端口等效电源, RL1、RL2、RL3为相线各段电阻, R01、R02、R03为中性线各段电阻, Z1、Z2为相邻负载阻抗, Zf为本用户阻抗。根据二端网络定理, ①、②左端等效电源阻抗为:
Zn=((RL1+R01)//Z1+(RL2+R02))//Z2+RL3+R03∘ (1) 由于Z1≫RL1+R01, 所以(RL1+R01)//Z1≈RL1+R01。
同理Z2≫(RL1+R01)+(RL2+R02), 所以((RL1+R01)//Z1+(RL2+R02))//Z2≈RL1+R01+RL2+R02。
等效电源内阻抗:
Zn≈(RL1+RL2+RL3)+(R01+R02+R03)=RL+R0。 这样就可把Z1、Z2看成并联关系, 并把相线电阻和中性线电阻分别以RL(RL1+RL2+RL3)和R0(R01+R02+R03)代替。显然, 对于集中装表的单相用户, 等效电源内阻抗也就是Zn=RL+R0。
经过等效和化简, 户内中性线接地后的简化等效电路如图 5所示。
图 5中, Z12为Z1、Z2并联阻抗, 也可看成多个阻抗并联值, ZJ为电表电流线圈阻抗(或电阻分流器), IJ为电流线圈正向电流; Rd1为变压器中性点接地电阻, Rd2为表后接地电阻, 由于流过同一电流, 两者可以直接相加即Rd=Rd1+Rd2。显然, Z12、Zf、R0、Rd、ZJ构成一个典型的桥式电路, 桥臂为Z12、Zf、R0、Rd, ZJ则在桥上。
目前使用的单相电能表种类很多, 但从本文分析电路的角度看, 只须分为单电流元件(计量用)和双电流元件(计量用)两大类[2-4]。双电流元件电能表的相线、中性线端电流元件都用于计量电度, 通常情况下选择火线电流计量, 这和普通单相电能表正确接线时完全一样; 当中性线电流大于火线电流达到设定值时, 自动切换为中性线电流计量, 这时的等效电路和图 5无异。
以变压器中性点为参考点, U2=I0R0, U3=IdRd, U32=U30-U20; 把电能表电压线圈两端电压U12作为参考向量, U12与IJ之间的夹角就是电能表测量的功率因数角φ。下面就从电桥的工况分析电表的计量状态。
电桥完全平衡。U30=U20, 两个电压不但有效值相等, 而且相位角也相同, 这时U32=0, IJ=0, ZJ可以断开, 则
U20=U10R0R0+Z12,U30=U10RdRd+Zf。 (2) 将其代入电压平衡式可推出
R0R0+Z12=RdRd+Zf,R0Z12=RdZf 。 (3) 这就是电桥平衡时的阻抗平衡式。由于IJ=0, 则测量功率为零, 电能表无记录电度, 但双电流元件电能表则由火线电流元件正常计量。
电桥极不平衡。有Rd|Zf|≫R0|Z12| 和 R0|Z12|≫Rd|Zf|两种情形。
Rd|Zf|≫R0|Z12|,此时U30 > U20, U32为正, IJ也为正, 出现这种情况的原因可能是Zf减小或Z12增大, 也可能2个原因兼而有之, 极端情况是Z12空载。这时IJ主要由If决定, 当Zf为感性负载时IJ滞后U12落在第四象限; 当Zf为容性负载时IJ超前U12落在第一象限; 当Zf为电阻负载时电流IJ与U12可能同相, 也可能超前或滞后U12落在第一象限或第四象限, 即IJ都在平面直角坐标的右半平面, U12与IJ的夹角φ小于90°, 测量功率为正, 但由于IJ=If+Id, Id的分流作用使IJ < If, 电能表少计电度。但对于双电流元件电能表则照常计量。
R0|Z12|≫Rd|Zf|,此时U20 > U30, U32为负, IJ也为负。导致这种情况的原因可能是Z12减小或Zf增大, 也可能两个原因都有, 极端情况是Zf空载。这时IJ主要由I12决定, 当Z12为感性负载时IJ超前U12落在第二象限; 当Z12为容性负载时IJ滞后U12落在第三象限; 当Z12为电阻负载时电流IJ与U12可能反相, 也可能落在第二象限或第三象限, 即İ̇J总在平面直角坐标的左半平面, U12与IJ的夹角φ大于90°, 测量功率为负。对计量结果的影响主要有三种情形:
第一种为单向计量电能表, 此时电表停止计度。
第二种为双电流元件智能电能表, 这种电能表具有组合有功计量模式, 设置为此模式时对测量功率正、负一样计量, 并取绝对值相加。如果不考虑功率因数的影响, 则当If > IJ时照常计量, IJ > If时可能多计了电量。而当电能表未设置为组合有功模式, 且出现负功率时电表只将电量计入反向表码, 这时可能少计了电量。
第三种为单电流元件智能电能表, 这种电表对正、负有功电能分别计量, 当电能表未设置为组合有功模式, 正功率电量用于计费, 负功率电量仅作为状态记录, 这时也可能少计了电量。
除了上述电桥特殊工况, 一般情况下电桥工况是介于完全平衡与极不平衡之间, 电流相量IJ就可能落在平面直角坐标的右半平面或左半平面。落在右半平面时电能表测量功率为正, 落在左半平面时电能表测量功率为负。
当智能电能表现场监测信息出现功率为负, 同时火、零线电流不相等时, 可初步判断用户有窃电嫌疑; 但必须结合有无电压、电流突变记录, 有无开表盖记录, 有无开表箱和更改火、零线证据等综合分析判断[5-6], 才能认定用户有无窃电行为或窃电企图(作案未遂)。
2.3.2 三相不对称的影响

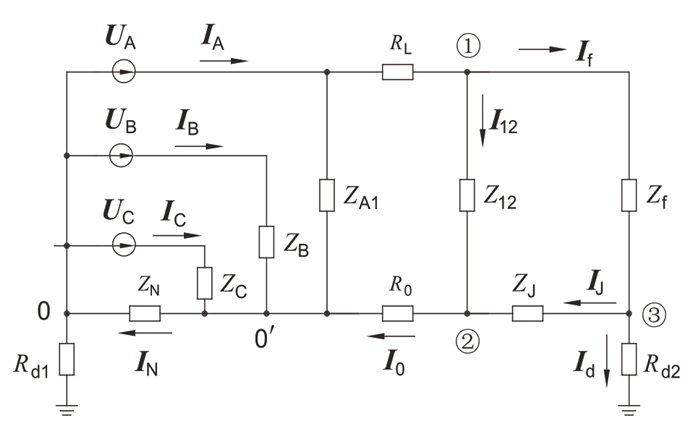

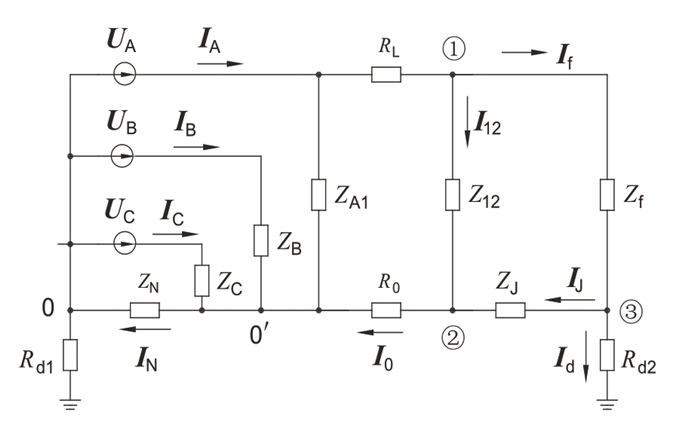

实际的低压三相系统不可能完全对称, 一般情况下, 三相电源是对称的, 而低压三相负载是不对称的。不对称三相负载产生中线电流IN, 并在中线阻抗ZN上形成中点位移电压U'0, 显然, 此时三相不对称影响如图 6所示。
IN=IA+IB+IC≠0, 0'点与0点不重合。
图中UA、UB、UC为三相对称电源, ZN为支线接入点至变压器中性点中性线阻抗, ZA1为A相其他负载阻抗, ZB为B相阻抗, ZC为C相阻抗。当ZA、ZB、ZC三相不对称时, 中线电流产生的电压为U'0=INZN, 迭加在R0上, 使得U2=I0R0+IN ZN升高, 逼使IJ减小甚至变负, 从而影响计量结果。
2.3.3 其他用户接地或漏电的影响

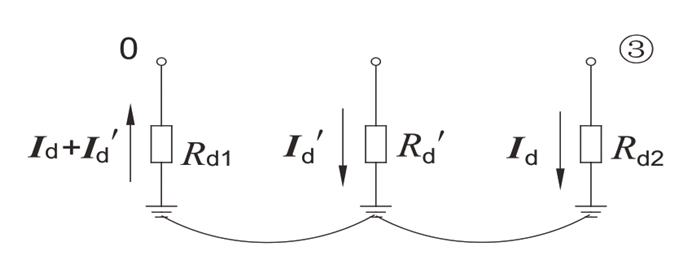

当其他用户接地或漏电时, 流入地中的电流I'd和Id一样流过变压器中性点接地电阻Rd1, 这就抬高了地电位和U3, 如图 7所示。
设I'd为n倍Id, 即I'd=nId, 则U3可表示为:
\boldsymbol{U}_3=\boldsymbol{R}_{\mathrm{d} 2} \boldsymbol{I}_{\mathrm{d}}+\boldsymbol{R}_{\mathrm{d} 1}(n+1) \boldsymbol{I}_{\mathrm{d} \circ} (4) Rd1相当于提高到(n+1)倍, 例如取n=2, 则Rd1提高到等效电阻R'd1=3Rd1。显然, 其他用户接地或漏电将使IJ正向增大, 用户内接地漏电的影响就会减少, 或者说电表少计的程度就会减轻。
另外, 当低压三相系统采用重复接地时, 接地电流的作用与其他用户接地电流的作用相同。
2.3.4 等效电源内阻抗的影响
支线端口等效电源实际上并非无穷大, 而是存在一定内阻抗Zn。从图 5可以看出, 等效电源的内阻抗Zn与RL是串联关系, Zn与RL的存在使负载端电压下降, 导致负荷功率减少, 但它们都不在桥内, 不影响电桥的平衡, 也不影响计量准确度。
表后中性线对地电压很低, 通常才几V, 所以对地漏电流也相对较小。但是, 表后中性线对地漏电和中性线接地对电能表的计量影响在原理上是相同的, 两者只是影响的程度可能不同, 推理从略。
2.3.5 支路负荷状态的影响
在回路正常情况下, R0、Rd为常数, Z12和Zf为变数, 即对应的负荷功率P12和Pf是变数。单电流元件电能表测量功率P可表示为P12、Pf的二元函数。即:
P=A P_f-B P_{12}。 (5) 式中: A=\frac{R_{\mathrm{d}}}{R_{\mathrm{d}}+Z_{\mathrm{J}}+R_0}是If单独作用时IJ的分流系数, B=\frac{R_0}{R_{\mathrm{d}}+Z_{\mathrm{J}}+R_0}是I12单独作用时IJ的分流系数。
考虑到ZJ阻抗很小, 可以忽略。所以有

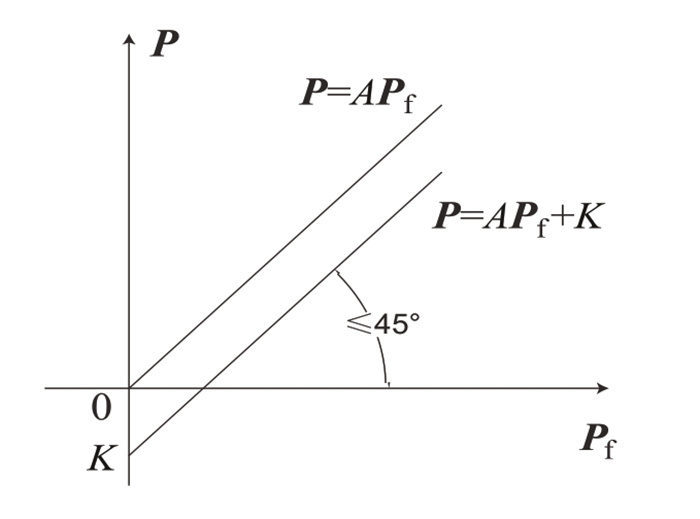

A \approx \frac{R_{\mathrm{d}}}{R_{\mathrm{d}}+R_0}, B \approx \frac{R_0}{R_{\mathrm{d}}+R_0} 。 (6) 若Z12为恒定负载, 则P12为常数, 上式可变为P=APf+K, 这样就把二元线性函数变成一元线性函数, 式中K=-BP12为纵轴截矩, 也是Pf空载时的电能表测量功率。函数图象如图 8所示。
图中, P=APf是P12为0(无载)时的图象, P=APf+K是P12有载时的图象, 两者是互相平行的两条直线, P=APf+K的函数图像与横坐标交点即电桥平衡点。
实际上P12通常是变数, 这时表示P=APf+K的直线将在P=APf线下方随着P12增大或减小向下平移或向上平移, 电桥平衡点也随之向右或向左移动。以平衡点为界, 左边Pf减小P为负, 右边Pf增大P为正。
Rd通常小于10 Ω, R0通常小于0.1 Ω, 若按Rd=10 Ω, R0=0.1 Ω计算, 则A≈0.99, B≈0.01, 图 8中两条平行直线的倾角ψ=arctan 0.99=44.7°≈45°。电桥平衡时P=0, APf=BP12, 再设此时P12=5PfN, Pf=xPfN, PfN是电能表额定电流对应的功率。代入电桥平衡式: 0.99xPfN=0.05 PfN, 求出x=0.05即5%, 在Pf轻载区间。若P12=10 PfN, 则x=10%, 仍在Pf轻载区间。
若Rd取值减小, 例如Rd=5Ω, R0仍按0.1 Ω计算, 则A≈0.98, B≈0.02, 两条平行直线的倾角ψ=arctan 0.98≈44.4°, P12=5PfN时x=10%, P12=10PfN时x=20%, 都还在轻载区间。Rd减小使P=APf+K的直线与纵轴交点下移, 同时与横坐标交点右移, Rd的分流作用对计量的影响更大。
因为A≫B, 影响计量状态的主要因素是Pf, 把Pf分为空载、轻载(大于零但小于50%PfN)和重载(≥50%PfN), 同时把P12分为有载和无载, 综合以上分析, 不同负荷状态下的电表测量功率P大致如表 1所示。
表 1 不同负荷状态下的测量功率空载 轻载 重载 重载 负 负零正 正,<Pf 无载 零 正,<Pf 正,<Pf 双电流元件电能表选择相线电流计量时不受负荷状态影响; 选择中性线电流计量时与单电流元件电能表计量状态相同。
3. 结束语
从电桥工况和负荷状态对计量的影响可以发现, 单电流元件电能表当实测功率大于或等于零时少计有功电量, 当实测功率为负时可能多计有功电量; 而双电流元件电能表当实测功率大于或等于零时照常计量, 当实测功率为负时也可能多计了电量。如果负功率电量仅作运行监测参数, 双电流元件电能表就可在不同功率状态下正常计量, 对防止欠流法窃电也有很好的效果。
目前居民用户普遍安装了漏电保护开关, 在漏电开关功能正常情况下表后漏电和接地是不可能长时间存在的运行方式。但是有些用户可能没有安装漏电保护开关, 或者漏电开关失效形同虚设, 相线、中性线接反后当用户漏电和中性线接地时就可能导致计量状态异常。所以安装电表时要遵照规范, 确保正确无误; 同时供电企业最好能和政府部门联合推广用户安装漏电保护开关, 这既是保护人身安全的必要措施, 也是保障正常计量的有效措施。其次是电能表增设中性线、相线自动识别功能, 这样就可以及时发现问题和及时更正。
-
表 1 不同负荷状态下的测量功率
空载 轻载 重载 重载 负 负零正 正,<Pf 无载 零 正,<Pf 正,<Pf -
[1] 焦斌, 李景村. 单相电能表转向不定的原因[J]. 农村电气化, 2006(10): 21-23. [2] 李宁, 李建闽, 张建文, 等. 单相双向计量多功能智能电能表设计[J]. 自动化仪表, 2017, 38(3): 70-74. [3] 刘宇鹏, 燕伯峰, 董永乐, 等. 基于零线电流测量和计量功能的单相电能表防窃电应用分析[J]. 内蒙古电力技术, 2017, 35(6): 6-10. [4] 刘阳力. 单相电子式防窃电电能表设计[D]. 长沙: 湖南大学, 2008. [5] 李景村. 防治窃电应用技术与实例[M]. 北京: 中国水利水电出版社, 2004: 161-162. [6] 李景村. 防治窃电实用技术[M]. 北京: 中国水利水电出版社, 2009: 170-173.
