随着电网供电可靠性要求的不断提高, 设备停电时间不断减少, 设备检修时间被严格限制在规定的检修期内^[1-2]。如果检修期间天气状况不佳, 受制于工期限制, 试验人员往往须要在湿度较大的环境中开展试验工作。

电压互感器、电流互感器等设备二次端子盒由于密封圈老化、盖板锈蚀等原因, 在高湿度环境下容易进水受潮^[3-6]。二次端子盒一旦受潮, 不仅会引起二次端子间绝缘电阻值下降, 还会导致介质损耗试验数据不准确, 不利于正确评估设备运行状态^[7-11]。

以往遇到此类情况, 试验人员常采用热风枪对端子盒进行烘干, 但是此方法难以控制加热温度及加热时间, 容易对二次端子造成损害。如果烘干时间过长, 还会导致二次端子盒及中间变压器温度过高, 引起介质损耗试验数据偏大。因此, 试验人员只能等到二次端子盒及中间变压器冷却完毕再进行试验, 耽误了大量的工作时间。

另外, 长时间登高作业还容易引发试验人员心理焦虑, 增加高坠和烫伤风险。为此, 研发一套能够智能高效地实现对设备二次端子盒智能烘干装置, 对于提升检修工作效率以及避免安全事故(事件)的发生有着重大的意义。

本文从二次端子盒受潮传统处理方法的不足出发, 研发了一种由加热、除湿、温湿度控制、电源等模块组成的智能温控干燥装置。理论分析与现场实践表明, 所研装置原理简单, 操作方便, 有效提升了现场作业的高效性与安全性, 具有良好的应用前景和推广价值。

1.   传统烘干方法的不足及改进思路

传统二次端子盒烘干主要采用热风枪烘干、自然风干或吸湿材料吸附等方法。其中, 热风枪烘干的缺点主要在于试验人员须要一直高处作业, 且干燥温度和时间难以控制, 还容易因温度过高导致二次端子受损。自然风干和吸湿材料吸附需要的时间较长, 会给本就紧张的检修工作带来更大压力。

根据理论研究可知, 物料干燥过程中无法再去除的水分被称为平衡水分, 物料中的平衡水分随温度升高而减少, 随空气湿度的增大而增大^[12]。因此, 要使得物料去除更多的水分, 就必须提高温度, 在新装置中设计加热装置。为降低端子盒内空气湿度, 还须要利用除湿装置增加空气流通, 迅速将析出的湿气排出。另外, 要解决温度难以控制的问题, 就必须在新装置中增加温度采集和控制模块, 实现对烘干温度的精确控制。

2.   智能温控干燥装置

2.1   智能温控干燥装置的组成结构

针对传统烘干方法的不足, 考虑到功能性、智能型和安全性, 智能温控干燥装置主要包括: 遥控装置、干燥装置、密封布、风道及电线、端子箱外壳等部分, 其组成结构如图 1所示。

图  1  智能温控干燥装置的组成结构

①-遥控装置；②-干燥装置；③-密封布；④-风道及电线；⑤-端子箱外壳

下载: 全尺寸图片 幻灯片

2.2   智能温控干燥装置的研制

2.2.1   加热模块的选择

干燥装置的加热模块应具备在短时间内将被试品快速加热的功能, 加热过程应可控, 且最高温度不宜过高, 以免损坏被试品绝缘。通过对火焰烘烤、热风枪加热、电阻丝加热以及电磁感应加热等方式的模拟试验, 最终选择采用电阻丝加热方式。

2.2.2   除湿模块的选择

干燥装置的除湿模块应具备降低被试品表面空气湿度的功能, 且成本不宜过高, 重量不宜过大。通过文献分析和市场调研的方式对冷却除湿、压缩除湿、除湿剂吸附、正压式除湿、负压式除湿进行对比分析。其中, 冷却除湿和压缩除湿与改进思路相悖, 除湿剂吸附所须时间过长且须频繁更换吸附剂, 正压式除湿和负压式除湿从实际除湿效果看负压式除湿更具优势。

2.2.3   电源模块的选择

鉴于检修期间往往有几十台电压互感器和电流互感器同时停电, 因此所研装置必须具有较强的续航能力, 蓄电池供电显然没有外接电源有优势。

2.2.4   温湿度控制模块的选择

温湿度监测模块应有足够的精度, 可为后续温湿度控制提供信号源, 因此温湿度传感器在测量精度、范围以及提供温度信号方面均比温湿度计更有优势。

考虑到硬件控制元件配置困难, 且无法实现人机交互, 不利于进一步开发, 因此温湿度控制模块选择软件控制方案。

2.2.5   装置外形的选择

干燥装置的材质应有足够的硬度和热稳定性, 不应在加热过程中变形。相较于塑钢和不锈钢, 碳钢在硬度、获取难度以及成本上更有优势。

考虑到二次端子盒的外形较多, 干燥装置与二次端子盒的连接固定方式采用弹性材料耦合方式, 以提升所研制装置的普适性和可推广价值。

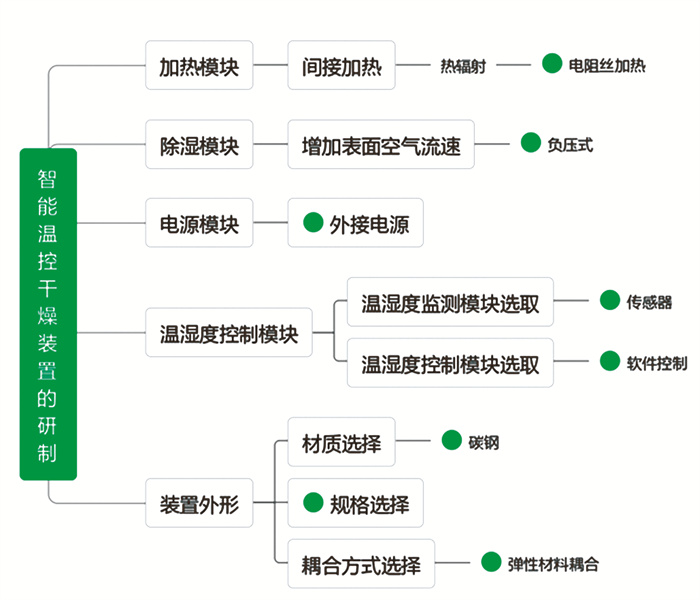

最终, 智能温控干燥装置研制方案如图 2所示。

图  2  智能温控干燥装置的研制方案

下载: 全尺寸图片 幻灯片

3.   现场应用

自装置研发成功以来, 已累计在金华市110 kV及220 kV变电站检修作业中实施32次, 平均用时13.4 min, 较传统烘干用时36 min有显著提升。现场实践表明, 智能温控干燥装置能智能、快捷地去除二次端子盒受潮缺陷, 有效提升了现场作业的高效性、安全性以及设备供电的稳定性, 社会经济效益突出, 具有良好的应用前景和推广价值。

4.   结束语

基于二次端子盒传统烘干方法存在不足的分析, 提出了智能温控烘干装置的研发思路, 详细介绍了智能温控烘干装置的组成结构、方案选择以及现场实际应用情况, 得出结论如下。

利用智能温度采集和控制功能, 实现了对二次端子盒除湿过程中温度的精准远程控制, 避免了高温烘干的不利影响。

利用除湿模块增加表面空气流通, 提升了除湿速度, 现场实践表明所研制装置显著提升了现场作业效率。

规避了作业人员长时间高处作业的风险, 有效降低了人员高坠风险, 保证了现场作业的本质安全。
