Research on a New Tool for Standing up Pole
-
摘要:
云南省宣威地处小江地震带且冬天有雨雪天气袭扰。对于山地立杆工作的开展，多选用12 m的电杆。12 m的电杆质量为1020 kg。起吊电杆采用动滑轮组，动滑轮组省力一半。起吊时呈三角受力。通过把三角扒杆改进为独角扒杆，能三根主杆变成一根主杆。重量减少2/3。人数减少2/3，安全可靠性大大提高。
Abstract:Xuanwei, Yunnan Province is located in the Xiaojiang earthquake zone and has rainy and snowy weather in winter. 12 m poles are mostly used in mountainous areas. The 12 m pole has a mass of 1020 kg. The movable pulley block is used for lifting the electric pole. The movable pulley block saves half the effort. When lifting, it bears triangular force. By improving the triangular derrick to the single angle derrick, three main poles can be changed into one main pole. The weight is reduced by 2 / 3. The number of people decreased by 2 / 3. The safety and reliability are greatly improved.
-
Keywords:
- single angle derrick /
- electric stand-up /
- remote braking
-
1. 选择课题

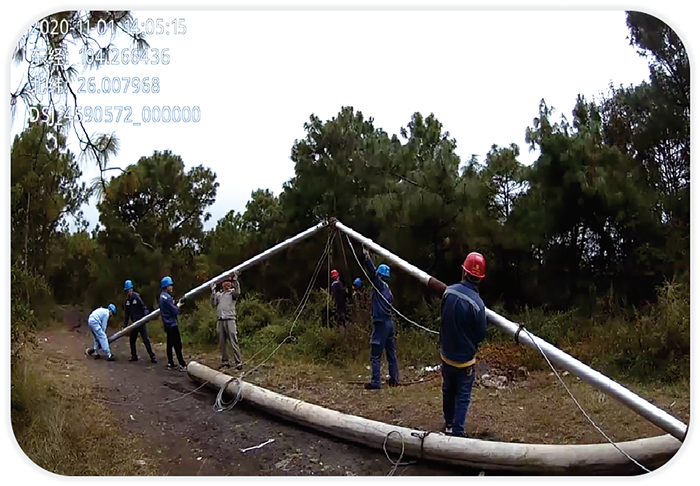

根据目前低压配网的组立电杆方式来看, 有采用人力绞磨、汽柴油机绞磨、汽车或拖拉机机动绞磨, 进行组立电杆。结合实际情况调研发现, 地形条件平坦都采用机械化组立电杆, 在复杂地形条件下采用人力绞磨组立电杆。复杂地形下山地、丘陵电杆组立施工难度大, 现场环境不一, 现场安全管控提级, 工作相应增加难度和风险。根据《中国南方电网有限责任公司电网建设施工作业指导书》水泥杆塔组立章节, 人员配置立杆技术工人3人+装卸工10人, 现场负责人1人和安全员1人。共计15人。(现场使用人力绞磨组立电杆在8~12人)。
因此, 为了打破现在组立电杆工具上的瓶颈, 增加组立工具的适用性, 提高立杆工具的安全性迫在眉睫。QC小组亟须研制一种新型立杆工具, 它在山地和丘陵能适应地形, 并满足三角受力。手动起立能改为电动起立, 能减少立杆人数, 增加安全性和可靠性。
2. 设定目标
小组将目标设定为: 通过改进立杆工具将实现山地立杆人数≤4人, 在人数减少的情况下通过改进立杆工具满足山地和丘陵的电杆组立。就要求此新型立杆工具满足以下3部分。
传动部分。动力输出能满足起立12 m(1020 kg)电杆。采取电动, 并能实现远程遥控控制。能保证12 V的外置电源接入。
支架部分。选用独角扒杆, 长度8 m。能满足起立12 m、10 m、9 m电杆。且重量是三角扒杆的1/3, 在起立时人数有6人减少为2人。
固定部分。选用可拆卸式, 灵活机动。在复杂地形下可选择性多。底座尺寸选择根据人机工学配置并考虑了电机的尺寸。选择可拆卸式、底座材质为钢、底座设计尺寸长60 cm、宽45 cm、厚1.5 cm。
3. 确定最佳方案

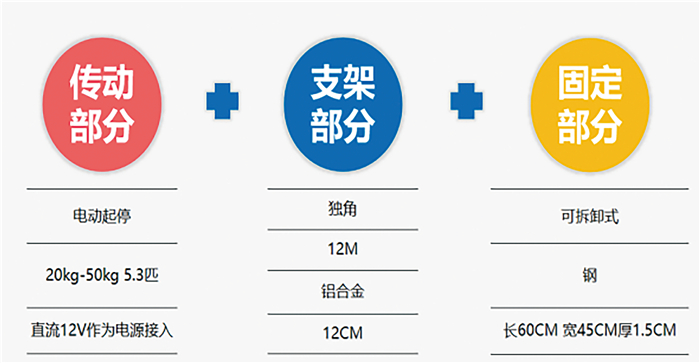

传动部分、支架部分、固定部分最佳方案, 如图 2所示。
4. 制定对策表

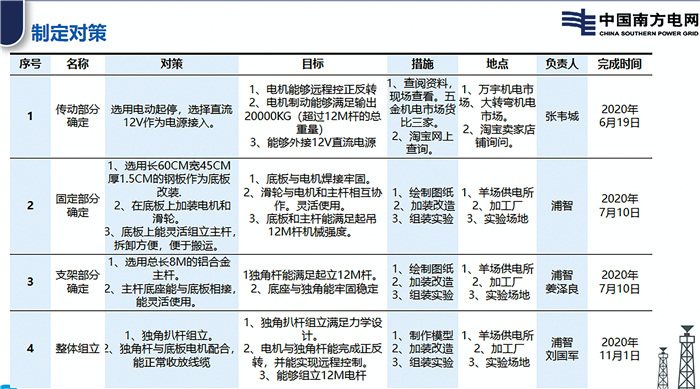

QC小组根据选择后的最佳方案图, 多次召开头脑风暴会议, 曲靖宣威供电公司制定对策, 如图 3所示。
5. 对策实施

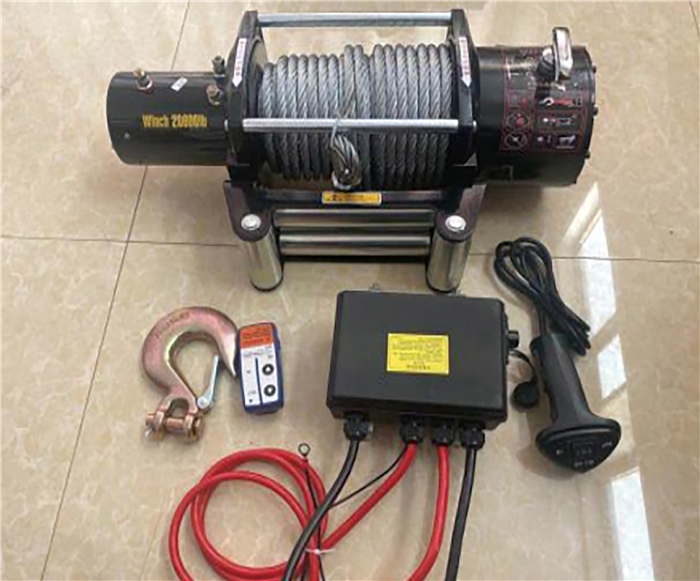

实施一传动部分确定, 如图 4所示。

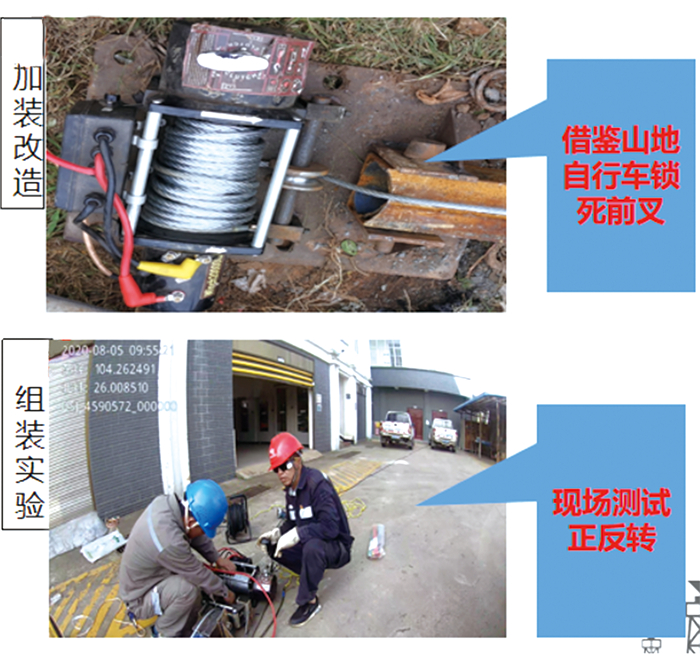

实施二固定部分确定, 如图 5所示。

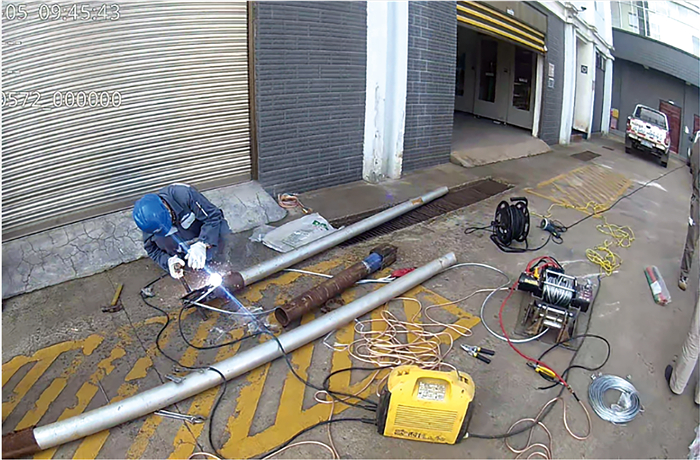

实施三固定部分确定加工, 如图 6所示。
实施四整体组立, 如图 7所示。
此方案电源选择供电所日常配备的皮卡车的汽车电瓶。
6. 效果检查

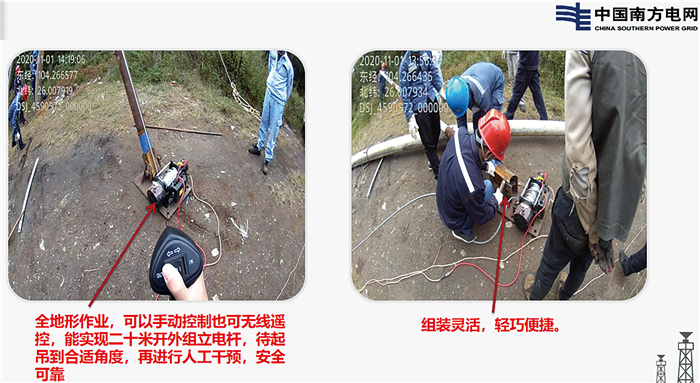

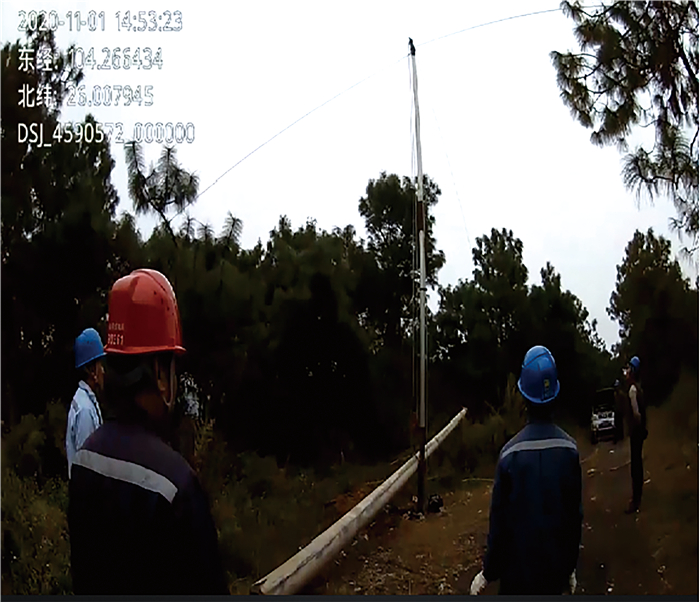

如图 8所示, 现场操作: 顶部使用动滑轮组, 三组受力绳布置完毕。现场人力配置, 1名操作手(遥控制动), 1名配合人员, 1名工作监护人员。电动起停方便快捷, 安全可控, 节省人力。超过预期目标, 此项成果可以应用于急难险的抢修任务。目标完成。
7. 效益分析
在工作效率上, 使用电动起立, 时间大幅缩短(使用独角电动时间最省)。
在安全效益上, 使用电动独角扒杆, 能在20 m外进行远程操作, 且人员只需要3人, 大大缩减人力物力和减少不安全因素。
8. 结束语
通过本次QC活动, 小组学习使用多种QC工具, 通过运用QC知识和PDCA循环应用于解决实际问题, 进一步提高QC小组成员发现问题、分析问题和解决问题的能力, 小组成功研制了万向调节高压接地线。本成果的创新点: 手动改为电动, 并实现远程制动。大大增加安全性, 在起立到60°时在靠近杆体校位, 其他通过一人操作缆风绳进行控制。三角钢丝绳不受地形限制并能保证受力, 高低不平的山地通过地锚固定, 使用三把紧线钳进行受力。
本成果的改进之处: 此装置经过改装能运用于山地电杆搬运。因此, 小组将继续秉承持续改进的质量管理理念以《研制电杆搬运工具》为课题进一步开展QC活动。
