作为变电站的重要设备之一，高压电气设备的重要性不言而喻，了解高压电气设备的绝缘状态、性能可以了解变电站的运行情况，变电站高压电气设备试验从多个角度进行设备绝缘性能的检查、运行状况的监测，以获得全面详实的检测数据，指导故障隐患的处理，确保变电站的稳定运行。

1.   变电站高压电气设备试验的重要性

1.1   查明设备的绝缘性能和运行状态

对高压电气设备进行安全检测，及时发现安全隐患和故障。对高压电网中发生的故障现象进行本源性探讨，查明电路故障成因，特别是落实好线路绝缘性分析工作，确保高压电气试验设备绝缘性能良好，各设备处于最佳运行状态中。

1.2   保障变电站和电力系统的正常运行

基于对各项数据的分析和检测，明确变电站运行的既存问题，提高变电站的效率。借助高压电气设备试验，可及时了解变电站的动态运行情况，规避运行风险，提升变电站管理的规范化与高效化。

2.   变电站高压电气设备试验的常见方法

电阻试验法。电阻试验是对变压器线圈直流电阻测试，对系统内部的线路接头进行安全检测，根据测试结果找到既存问题。电阻试验主要采用电桥法，如果电阻值在100 Ω以下，选用单臂电桥，如果电阻值在100 Ω以上，选择双臂电桥。

变压比测试法。我国多数电力企业以变压器的变化数值作为电压稳定调整的参考，在测试中，变压器一次侧接入380 V电源，二次侧接入电压表，利用电压表进行试验测量。通过线路开关的闭合操作读取并记录电压表数值，对两次记录数值对比分析。

直流耐压试验。直流耐压试验的主要目的是准确测试出每条线路接头处的故障问题。在进行直流耐压试验时需要2名工作人员协同配合，1名工作人员负责接线，另1名工作人员负责检查。为减少微安表对试验的干扰，可以暂时屏蔽微安表。

介损试验。变压器长期处于室外环境，容易受温度影响，变压器的内部介质会在外部因素的影响下出现绝缘性下降。开展介损试验可以及时发现问题，有效预防线路绝缘性能降低的问题。

3.   变电站高压电气设备试验的技术改进

3.1   带电检测技术的有效运用

在变电站高压电气设备试验中也应尝试带电检测技术，应用时应关注两方面。一方面是带电检测数据的科学分析，主要选择红外热像仪器进行设备的检测，了解缺陷性质的数据信息，及时评估。如果检测结果显示正常，需要进行超声波局部放电检测，及时查明是否存在机械振动的问题。另一方面是确保超声波局部放电检测试验取得实效，主要进行SF₆气体湿度检测和分解物检测作业，及时查看设备是否存在过热性故障，及时发现异常情况，跟踪诊断，一旦查明缺陷应及时停电检修。目前带电检测常用的方法及具体特点见表 1所示。

表  1  带电检测新技术的应用特点归纳

新方法	试验优势	应用场景
红外线点温计法	操作简便，精准判断故障发热	操作时使用测量仪器，快速排查发热源，实现对各类电气设备的高效检测
红外线热像仪法	科学精准，使用高效	进行热像分析以及检测，判断设备性能是否合理
超声波流量探测法	检测精准，检测项目多	实现断路器附属系统内冷却水流量以及发电机定子线棒流量大小的精准检测
发电机综合分析系统	综合性能强大，试验参考价值高	对发电机运行各类参数，比如电流和电压以及温度等，开展全面综合分析

下载: 导出CSV

| 显示表格

3.2   积极推行智能化检测系统

从技术原理层面看，在网络连接下实现移动端设备与设备系统的有效连接，基于远程传输，实现主服务器端相关数据信息到远程PC端和移动端的传送，不仅节约时间，且设备适应性强。在远端服务器装置的支持下，完成对移动设备内部各类数据信息的科学提取与精准分析，根据分析结论，找到问题解决的思路。智能化检测系统实现了变电站在线监测数据、图像、参数等的智能化分析，从海量监测数据中分析、挖掘、评价变电站设备的状态，为智能变电站管理人员提供精准且实时的决策支持，对应的系统检测示意图如图 1所示。

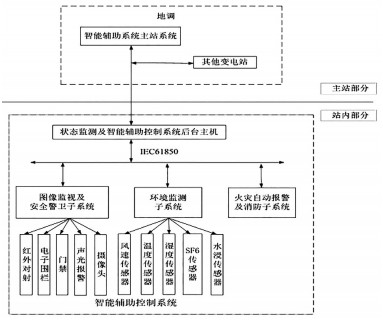

图  1  智能化检测系统示意图

下载: 全尺寸图片 幻灯片

3.3   建立高压电气设备状态数据库

在进行变电站高压电气设备试验时应着手建立高压电气设备状态数据库，工作人员须做好各项测试数据的提取与分析、归纳与整合，建立完善的电气设备数据库，为高压电气设备试验提供数据参考。数据库的建立应遵循每个变电站对应一个独立数据库的原则，以人工方式获取数据并录入到计算机系统中，实现新数据与历史数据的分析、对比及换算处理，并将这些运行参数与其他同类设备对比分析，指导做出试验判断。在数据库建设的过程中应同步建立信息化档案，做好数据信息的科学管理和定期更新，确保数据提取方便、存储及时，使得高压电气设备试验可获得历史数据的支持。

3.4   重视设备的分类及科学管理

在进行高压电气设备分类时应结合设备具体类型，选择不同的管理方法。具体来说，对于电气试验设备要从源头上把好质量关，确保出厂时性能稳定、质量合格，避免后续使用中出现各类故障和风险，科学的事前控制带来高压电气设备试验的高效开展。结合电气试验设备的特点和类型，制定科学完善的安装流程和运维方案，组织安装人员、检查人员、运维人员等做好设备的安装、运行监管和日常维护，规避设备连接错误、安装不当等人为失误问题。在设备安装完成后要多次审核检查，抽查与反复检查结合，及时处理。

4.   结束语

常规的试验方法已经无法满足高压电气设备试验的多重要求，须积极引入智能化的试验系统，推行智能化的试验方法。但受制于改革的进程和经济条件的制约，短时间内完成现有传统高压电气设备的替换并不现实，因此需要积极进行变电站高压电气设备试验技术的改进，完善和升级电气试验设备，加强检修维护力度，一定程度上可以提高试验结果的完整性，减少误差，确保高压电气设备的试验效果。
