配电网络为顺应社会快速发展, 在新环境下提出了新的要求, 过去单一的配电房因信息化技术不成熟, 被迫采用人工值守监控, 甚至处于无监控状态, 因而配电智能化技术及应用的发展成为必然趋势。

配电房智能化技术及应用需要完成3个步骤: 第一, 实现传统配电房变压器技术升级为智能化配电房; 第二, 智能设备与现今成熟的通信技术结合, 实现随时随地的实时监控; 第三, 构建云平台后台系统, 为设备的可靠运行、用户的合理用电提供信息数据。

1.   配电房智能化改造案例

1.1   项目概况

项目名称: 英德地区某公司配电房。

项目配电房情况: 该项目包括1#专用配电站和专用开关站2间配电房, 配电房设备配置情况如表 1所示。

表  1  配电房设备配置情况

名称	型号	数量	备注
变压器	SGB-RL-1600/10/0.4-NX2	1台	3#变压器
	SGB-RL-2500/10/0.4-NX2	2台	1#/2#变压器
高压柜	KYN	19面	专用开关站14台KYN 1#专用配电站5面KYN
低压柜	GCS	21面

下载: 导出CSV

| 显示表格

1.2   项目电房存在的问题

1.2.1   配电室内低压电路中总谐波超标

由于谐波属于专业的电力参数, 一般巡检不包括该项参数的检查。从配电房现场设备来看, 引起谐波超标的原因是由于出线回路的负载中包含产生谐波的装置(烧炉、变频装置)。尽管低压补偿柜中配置了低压谐波抑制模块, 但效果不理想, 电路中总谐波仍处于超标状态。

1.2.2   配电层内低压电路中平均功率因数不达标

从配电房现场设备来看, 平均功率因数不达标有可能以下几个方面的原因: 电路中总谐波超标, 导致电容投切不上; 单个电容容量配置不合理, 小负荷时没有合适容量的电容可以使用; 补偿电容器总容量不足。

1.2.3   配电设备管理人员不足

前4期配电房刚竣工, 目前配有7名电工, 但还有几期配电房要投入建设, 电工总数要14~15人才能满足配电设备管理的需求。专业的电工需要具备电气化技术知识和丰富的工作经验, 平均工资4000元/月(市场行情), 意味着新增人手会带来人工成本的增加(按7人计算, 人工成本平均增加33.6万元/年)。

1.2.4   用电量大, 缺乏峰谷平用电量的规划

公司用电量约3000万kWh/年, 属于用电大户, 其中约80%的用电量均来自烧炉(约2400万kWh/年, 其中峰时用电约占30%, 约720万kWh/年)。若选择了智能化升级改造, 实现在线监测所有烧炉的负荷情况, 公司就可以结合生产计划时间, 制定更合理的用电规划, 如将1%~10%的峰时用电(约7.2万~72万kWh/年)移到平时用电, 一年能节省约2.16万~21.6万元的电费(英德地区峰时和平时的电价相差0.3元)。

1.2.5   按需求报装容量费缺乏大量数据支撑

目前基本容量费的计算是基于人工抄表数据, 然后估算最大需量值, 由于抄表得到的数据不及时、不全面, 所以估算的需量值容易出现过高或过低的情况, 如果过高, 公司将损失容量费; 过低则会导致双倍罚款。

2.   配电房智能化改造方案

2.1   配电房智能化改造依据

配电房智能化改造方案符合国家和地方的法律法规, 按照ISO 9001质量保证体系的要求组织生产和提供技术服务, 执行最新版本的国际标准、国家标准及行业标准和有关规范, 符合环保要求。

2.2   方案概述

智能化升级改造方案, 配电房智能化改造构架图如图 1所示, 将配电室设备远程连接到云平台系统, 相关人员可以通过手机或电脑随时随地查看配电房内实时数据、历史趋势、定期报表等。当配电房设备在运行中出现隐患时(如谐波超标, 平均功率因数不达标等), 系统平台会自动通过网页弹窗告警、微信告警、手机短信、拨打相关人员电话的形式将报警信息传达到相关人员(也可自由选择不同的告警形式), 实现故障提前预警, 及时提供预防措施, 保障配电房设备安全可靠运行, 延长设备使用寿命。

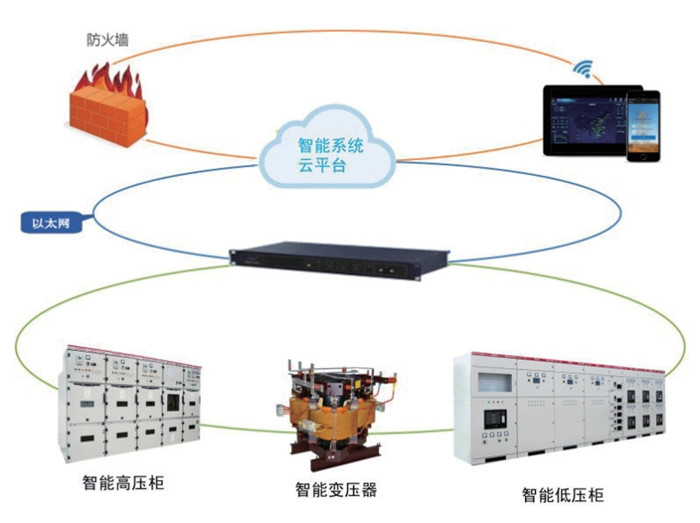

图  1  配电房智能化改造构架图

下载: 全尺寸图片 幻灯片

2.3   方案配置

在原有配置上新增智能温控器3台(变压器用), 增加低压出线柜智能仪表 39台。

2.3.1   实现的功能

监测实时数据如表 2所示。

表  2  监测实时数据

名称	监测位置	数据
高压侧	专用开关站G01~G14柜	A/B/C相电压、线电压、相电流、零序电流、零序电压、断路器状态，告警信号
	1#专用配电站G01~G05柜
变压器侧	1#/2#/3#变压器	A/B/C相温度
低压侧	1D1/2D1/3D1进线柜	A/B/C相电压、线电压、相电流，相有功功率、总有功功率、相无功功率、总无功功率、相视在功率、总视在功率、功率因数，频率、相电压谐波总含量、相电流谐波总含量
	1D5/1D6/1D7出线柜	A/B/C相电压、线电压、相电流，相有功功率、总有功功率、相无功功率，总无功功率，相功率因数，频率，有功电能总和，无功电能总和，有功电能，无功电能，平均相电压，平均相电流，电流不平衡率，相视在功率，总视在功率，视在电能总和，相电流需量，相有功需量，总有功需量，相电压谐波总含量，相电流谐波总含量，相3~9次谐波电压含有率，相3~9次谐波电流含有率
	2D5/2D6/2D7出线柜
	3D5/3D6/3D7出线柜

下载: 导出CSV

| 显示表格

2.3.2   配电房智能化升级改造解决的问题

实时监测进线柜和所有出线柜谐波, 如果谐波超标, 会第一时间通知相关负责人及时处理, 解决了由于没有及时发现和处理谐波超标而引起的设备安全隐患。

实时监测和统计进线柜和所有出线柜的功率因数, 如果平均功率因数低于0.9或大于1, 会第一时间通知相关负责人, 解决了由于没有及时发现和处理平均功率因数过低或过高, 而导致供电罚款的问题。

实时监测高压柜、变压器和低压进线柜及出线柜的数据, 解决人工抄表的效率低, 不够完善的问题。同时为用电最大需量的决策提供数据支撑。

实时监测烧炉的负荷情况, 同时结合企业生产计划, 合理地将峰时用电移到平时或谷时用电, 最大程度地降低企业电费。此外, 基于监测到的负荷数据, 可提供用电合理性分析月报表, 提出一些用电规划方面的参考建议。

监测所有出线设备用电情况, 结合生产时间安排, 可监测到所有设备是否做到“人走关电源”, 确保用电安全

2.3.3   用户效益

通过智能化升级改造, 实现了对配电室内高压柜、变压器和低压进线柜、低压出线柜设备的在线监测。

直接效益: 实现了在线监测烧炉的用电和安全情况, 能采集烧炉实时用电负荷数据, 结合实际生产计划, 用户可有效平衡谷峰平时用电规划。目前烧炉部分的峰时用电占总用电量的30%(约720万kWh/年), 只要将峰时用电的1%~10%(约7.2万~72万kWh/年)移到平时用电, 一年能节省约2.16万~21.6万元的电费(英德地区峰时和谷时的电价相差0.3元)。起码减少专业电工人员4人, 按平均工资4000元/月计算, 每年节省电工人员费用19.2万元。可避免因未及时发现平均功率因数超标的供电罚款, 甚至可达到功率因数奖励, 直接减少电费。

间接效益: 解决了由于没有及时发现和处理谐波超标而引起的设备安全隐患, 延长设备使用寿命。针对配电室设备的不同问题, 可定制专业的解决方案, 为设备的安全可靠运行保驾护航。监测所有出线回路的用电数据, 定期提供用电分析报表, 从管理出发, 节约电能。

3.   结束语

通过配电房智能化升级改造, 不但解决了未及时发现和处理谐波不合理、平均功率因数不达标、为用电最大需量的决策提供数据支撑; 还能合理地将部分烧炉用电“移峰填平”、监测出线设备“人走关电源”, 最大程度地降低企业电费。投资回报期不多于5.5个月。
